【OSI 参照モデル レイヤ1 物理層】イーサネットとは

OSI 参照モデル

本記事は、全7回に渡る OSI 参照モデルの解説のうち、レイヤ1の物理層に関する記事です。

その他のレイヤの解説については以下の記事をご確認ください。

スポンサーリンク

物理層・イーサネットとは

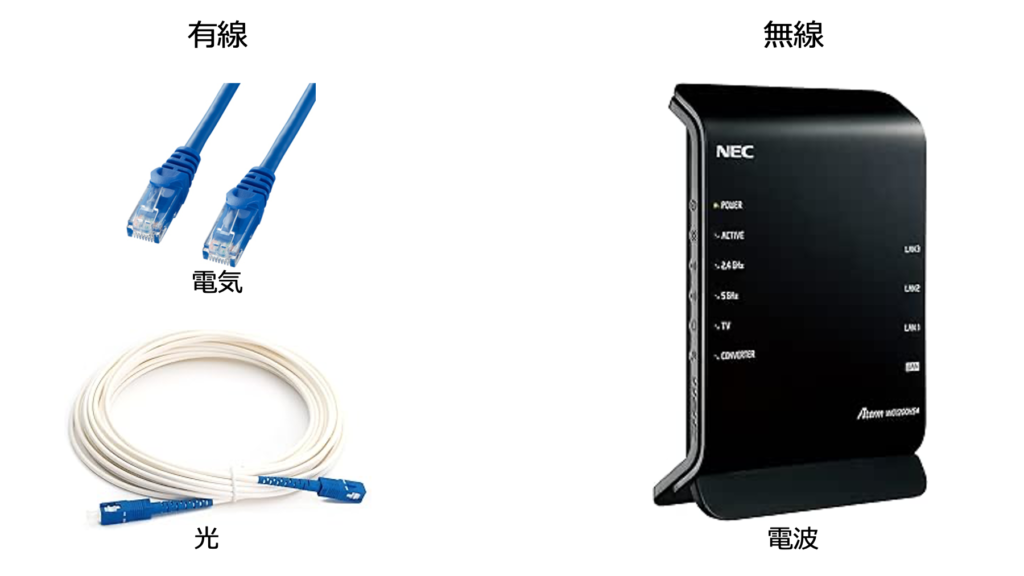

物理層とは、ケーブルや信号(電気・光・電波)といったルールを決める層です。

「ケーブルを利用する LAN を有線 LAN」、「電波を利用する LAN を無線 LAN」を言います。

また、「有線 LAN に関するルールを IEEE802.3(イーサネット)」、「無線 LAN に関するルールを IEEE802.11」と言います。

本記事では、有線 LAN の規格 IEEE802.3(イーサネット)に焦点を当てて、物理層を説明します。

スポンサーリンク

イーサネットケーブルの種類

イーサネットで利用するケーブルには次の3種類があります。

  • 光ファイバーケーブル
  • ツイストペアケーブル
    • UTP(Unshielded Twisted Pair)ノイズを遮断するシールド加工無し
    • STP(Shielded Twisted Pair)ノイズを遮断するシールド加工有り
  • 同軸ケーブル

なお、現在の LAN ケーブルは、UTP ケーブルが主流です。

光ファイバーケーブルツイストペアケーブル同軸ケーブル
画像
amazon より
https://www.infraexpert.com/study/ethernet2.html
amazon より
中身
https://www2.edu.ipa.go.jp/gz/
https://www2.edu.ipa.go.jp/gz/
https://www2.edu.ipa.go.jp/gz/
芯線光ファイバー銅線(メタルケーブル)
信号電気
利用例光ケーブルLAN ケーブル, 電話線テレビケーブル
電磁ノイズ影響無し影響大(UTP ケーブル)
影響小(STP ケーブル)
影響小
配線難(ガラスのため脆い)易(柔らかくて曲げ易い)難(固くて曲げ難い)

イーサネット規格名

イーサネット規格名は、ケーブルの仕様に合わせて以下のように命名されます。

・旧イーサネット規格名(10BASE2等):<伝送速度><伝送形式><最長距離>
・新イーサネット規格名(1000BASE-T等):<伝送速度><伝送形式>-<ケーブルの種類>

各項目の詳細は以下のとおりです。

伝送速度単位は Mbps, 数字の後にGが付くと Gbps
伝送形式BASE はベースバンド方式(デジタル信号)。現在はこっちだけ
BROADブロードバンド方式(アナログ信号)
最長距離単位は "基本的に" 100m。例外多し
(10BASE5だと 500m、1BASE5 だと 250m)
ケーブルの種類「T」はツイストペアケーブル
「F」は光ファイバーケーブル
「R, W, X」は光ファイバーケーブルが多い
・「S(Short)」距離の短い光マルチモード
・「L(Long)」距離の長い光シングルモードが多い
・「C(Coaxial?)」同軸ケーブル

例えば、新イーサネット規格名の「1000BASE-T」は以下を表します。

  • 伝送速度: 1000 = 1000Mbps
  • 伝送形式: BASE = ベースバンド方式
  • ケーブルの種類: T = ツイストペアケーブル

イーサネット規格名の一覧

イーサネット規格名の一覧を以下に記載します。

規格名通信速度主な使用ケーブル距離
1BASE5(旧規格名)1MbpsUTP(2対)250m
10BASE2(旧規格名)10Mbps50Ω同軸 (5mm)185m
10BASE5(旧規格名)50Ω同軸 (12mm)500m
10BASE-TUTP (カテゴリ CAT3)100m
10BROAD36(旧規格名)75Ω同軸3600m
10BASE-F10BASE-FB光マルチモード2000m
10BASE-FP光マルチモード1000m
10BASE-FL光マルチモード2000m
100BASE-T100BASE-TX100MbpsUTP (カテゴリ CAT5)100m
100BASE-T4UTP(4対 カテゴリ CAT3)100m
100BASE-T2UTP(2対 カテゴリ CAT3)100m
100BASE-F100BASE-FX光マルチモード/シングルモード2000m/20km
1000BASE-T1000BASE-T1000MbpsUTP(4対 カテゴリ CAT5e)100m
1000BASE-TXUTP(4対 カテゴリ CAT6)100m
1000BASE-X1000BASE-SX光マルチモード550m
1000BASE-LX光マルチモード/シングルモード550m/5000m
1000BASE-CX同軸ケーブル(2芯並行)25m
2.5GBASE-T2.5GbpsUTP(4対 カテゴリ CAT5e)100m
5GBASE-T5GbpsUTP(4対 カテゴリ CAT6)100m
10GBASE-T10GbpsUTP(4対 カテゴリ CAT6/CAT6a)55m/100m
10GBASE-R10GBASE-SR光マルチモード300m
10GBASE-LR光シングルモード10km
10GBASE-ER光シングルモード40km
10GBASE-ZR光シングルモード40km以上
10GBASE-W10GBASE-SW光マルチモード300m
10GBASE-LW光シングルモード10km
10GBASE-EW光シングルモード40km
10GBASE-X10GBASE-LX4光シングルモード10km
10GBASE-CX4対2芯銅線 (CX4) 同軸15m
25GBASE-T25GbpsSTP(4対 カテゴリ CAT7)30m
40GBASE-T40GbpsSTP(4対 カテゴリ CAT7)30m

LAN ケーブルのカテゴリ

LAN ケーブルで利用するツイストペアケーブルは、イーサネット規格名とは別に、カテゴリと呼ばれる規格でも分類されます。

LAN ケーブル(ツイストペアケーブル)のカテゴリは以下のとおりです。

カテゴリ伝送速度伝送周波数帯域ノイズシールド使用可能距離
CAT120kbps-UTP-
CAT24Mbps1MHzUTP-
CAT310Mbps16MHzUTP100m
CAT416Mbps20MHzUTP100m
CAT5100Mbps100MHzUTP100m
CAT5e1Gbps100MHzUTP100m
CAT61Gbps or 10Gbps250MHzUTP55m or 100m
CAT6a10Gbps500MHzUTP/STP100m
CAT710Gbps600MHzSTP50m
CAT7a40Gbps or 100Gbps1000MHzSTP15m
CAT840Gbps2000MHzSTP30m

なお、LAN ケーブルのカテゴリに対応するイーサネット規格名は以下のとおりとなります。

LAN ケーブルのカテゴリイーサネット規格名ケーブル
CAT310BASE-TUTP
CAT5100BASE-TXUTP
CAT5e100BASE-TX、1000BASE-TUTP
CAT61000BASE-TX、5GBASE-TUTP
CAT6a10GBASE-TUTP/STP
CAT710GBASE-T, 25GBASE-TSTP

UTP ケーブルの種類

UTP ケーブルには次の二種類が存在します。

  • ストレートケーブル
  • クロスケーブル
https://www.infraexpert.com/study/ethernet3.html

UTP ケーブルが2種類存在する理由を知るためには、以下の NIC について知る必要があります。

スポンサーリンク

NIC(Network Interface Controller)

NIC とは、ケーブルを接続するための差込口(LAN ポート)を用意するための拡張カードです。

NIC

現在のノートパソコンには、最初からマザーボードに差込口(LAN ポート)があるので、NIC で LAN ポートを用意する必要が少ないです。

https://azby.fmworld.net/usage/closeup/20150722/?usagefrom=closeup
ノートパソコンに内蔵された LAN ポートの例

NIC の中身は以下のとおり送信機と受信機が分かれています。

http://www5e.biglobe.ne.jp/aji/3min/ex/sup01.html
右側の LANポートから UTP ケーブルを接続

NIC と NIC をストレートケーブルで接続すると送信機(Tx)で送信したデータが送信機(Tx)に届いてしまうため、データが受信できません。

http://www5e.biglobe.ne.jp/aji/3min/ex/sup01.html

そこでクロスケーブルを利用して、送信機(Tx)と受信機(Rx)を接続します。

http://www5e.biglobe.ne.jp/aji/3min/ex/sup01.html

スイッチやハブは送信機(Tx)と受信機(Rx)の位置が逆になっています。そのため、NIC とスイッチやハブはストレートケーブルで接続できます。

http://www5e.biglobe.ne.jp/aji/3min/ex/sup01.html

なお、送信機(Tx)と受信機(Rx)が分かれている理由は以下のコリジョンを回避するためです。

コリジョン(衝突)

コリジョンとは、信号同士が衝突することです。
コリジョンが発生すると信号の形が変化して、正しいデータが送信できません。

  • 同軸ケーブル
    • 2つのコンピュータが同時に信号を受信しながら送信できません
  • ツイストペアケーブルの場合

コリジョンドメイン(衝突ドメイン)

コリジョンドメインは、コリジョンが発生する可能性のある範囲のことです。

以下の例ではコリジョンドメイン1のコンピュータが信号を送信した場合、コリジョンドメイン2とはコリジョンが発生しません。

ハブについては後述します。ハブと繋がっている機器同士は通信可能です。

ネットワーク機器(Layer1)

イーサネットの物理層で利用するネットワーク機器は以下の2つです。

  • リピータ
  • ハブ

リピータ

リピータは以下の機能を持ちます。
・電気信号を「増幅」してケーブルの規格の使用可能距離を伸ばす
・電気信号を「整形」してノイズで崩れた電気信号を元に戻す

https://www.infraexpert.com/study/ethernet6.html

後述するハブにリピータの機能が組み込まれてます。

ハブ(別名:リピータハブ、マルチポートリピータ)

ハブはポート(ケーブルの差し込み口)が複数ある機器です。
ハブはリピータの機能に加え、すべての機器に信号を一斉に送信できます。

https://www.infraexpert.com/study/ethernet6.html

また、以下のようにハブとハブを繋ぐこと(=カスケード接続)もできます。

http://www5e.biglobe.ne.jp/aji/3min/10.html

なお、カスケード接続は10BASE-Tなら4段、100BASE-Tなら2段までの制約があります。

ネットワーク用語(Layer1)

物理トポロジー

物理トポロジーとは、機器とケーブルの配置のことです。

物理トポロジーは次の5つの種類があります。

  • バス型トポロジー(物理トポロジーではオワコン。論理トポロジーの主流。)
  • リング型トポロジー(オワコン)
  • スター型トポロジー(現在の LAN の主流)
  • ツリー型トポロジー
  • メッシュ型トポロジー(対障害性あり)

イーサネットで利用可能なトポロジーは「バス型トポロジー」と「スター型トポロジー」です。

バス型トポロジー

http://www.aim-ele.co.jp/tech/metal-tech10/

バス型トポロジーは、同軸ケーブルを利用するトポロジーです。前述したとおり、現在 LAN ケーブルにはツイストペアケーブルを利用するためオワコントポロジーです。

スター型トポロジー

スター型トポロジーは、集線装置(ハブL2 スイッチ)に複数のノード(コンピュータや L2 スイッチ等)を繋げた現在主流のトポロジーです。

その他のトポロジー

各トポロジーの説明は以下の記事が参考になります。

3 Minutes Networking No.11
ネットワークトポロジーとは
ネットワークトポロジーとは。

ファストイーサネット

ファストイーサネットは 100Mbps の通信に対応した規格のことです。

ファストイーサネットの特徴は以下のとおりです。

ギガビットイーサネット

ファストイーサネットは 1Gbps の通信に対応した規格のことです。

家庭で最も普及している1000Base-T の UTPCAT5e) を使うイーサネットです。

次のレイヤについて

OSI 参照モデル レイヤ1の物理層に関する説明は以上となります。

次のレイヤに関する説明は以下の記事をご覧ください。

参考資料

以下の書籍やサイトを参考にしました。
