物理層・イーサネットとは
物理層とは、ケーブルや信号(電気・光・電波)といったルールを決める層です。
「ケーブルを利用する LAN を有線 LAN」、「電波を利用する LAN を無線 LAN」を言います。
また、「有線 LAN に関するルールを IEEE802.3(イーサネット)」、「無線 LAN に関するルールを IEEE802.11」と言います。
本記事では、有線 LAN の規格 IEEE802.3(イーサネット)に焦点を当てて、物理層を説明します。
イーサネットケーブルの種類
イーサネットで利用するケーブルには次の3種類があります。
- 光ファイバーケーブル
- ツイストペアケーブル
- UTP(Unshielded Twisted Pair)ノイズを遮断するシールド加工無し

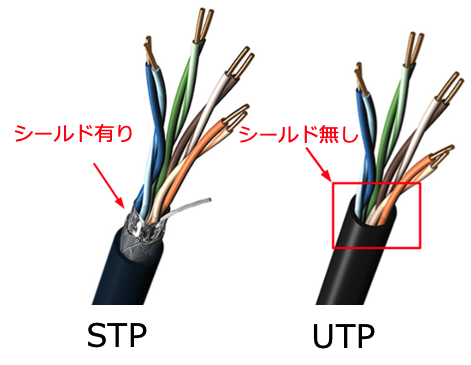

- STP(Shielded Twisted Pair)ノイズを遮断するシールド加工有り
- 同軸ケーブル
なお、現在の LAN ケーブルは、UTP ケーブルが主流です。
光ファイバーケーブル | ツイストペアケーブル | 同軸ケーブル | |
---|---|---|---|
画像 | ![]() | ![]() | ![]() |
中身 | ![]() | ![]() | ![]() |
芯線 | 光ファイバー | 銅線(メタルケーブル) | 銅線(メタルケーブル) |
信号 | 光 | 電気 | 電気 |
利用例 | 光ケーブル | LAN ケーブル, 電話線 | テレビケーブル |
電磁ノイズ | 影響無し | 影響大(UTP ケーブル) 影響小(STP ケーブル) | 影響小 |
配線 | 難(ガラスのため脆い) | 易(柔らかくて曲げ易い) | 難(固くて曲げ難い) |
イーサネット規格名
イーサネット規格名は、ケーブルの仕様に合わせて以下のように命名されます。
・旧イーサネット規格名(10BASE2等):<伝送速度><伝送形式><最長距離>

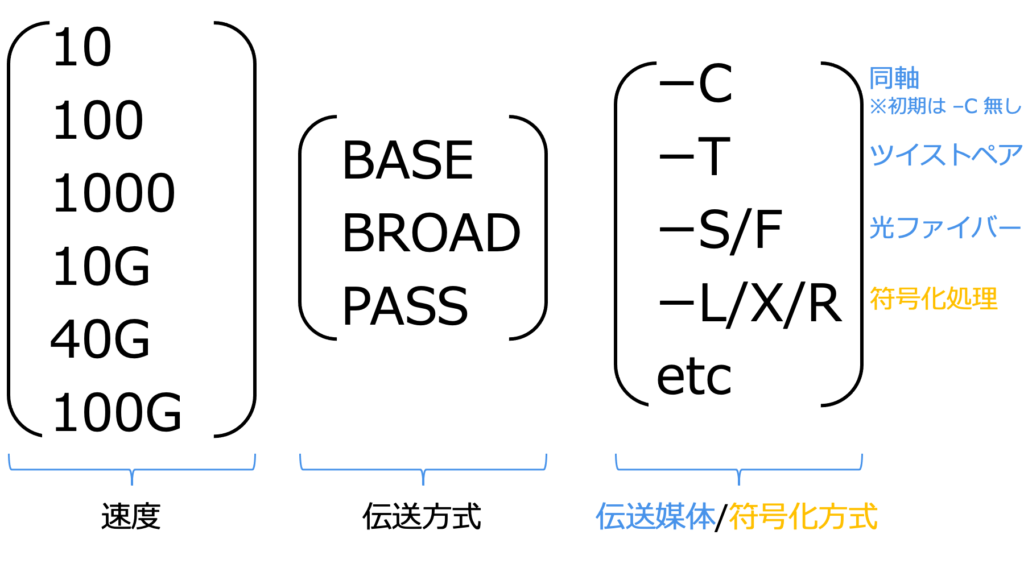

・新イーサネット規格名(1000BASE-T等):<伝送速度><伝送形式>-<ケーブルの種類>
各項目の詳細は以下のとおりです。
伝送速度 | 単位は Mbps, 数字の後にGが付くと Gbps |
伝送形式 | BASE はベースバンド方式(デジタル信号)。現在はこっちだけ BROADブロードバンド方式(アナログ信号) |
最長距離 | 単位は "基本的に" 100m。例外多し (10BASE5だと 500m、1BASE5 だと 250m) |
ケーブルの種類 | 「T」はツイストペアケーブル |
「F」は光ファイバーケーブル | |
「R, W, X」は光ファイバーケーブルが多い ・「S(Short)」距離の短い光マルチモード ・「L(Long)」距離の長い光シングルモードが多い ・「C(Coaxial?)」同軸ケーブル |
例えば、新イーサネット規格名の「1000BASE-T」は以下を表します。
- 伝送速度: 1000 = 1000Mbps
- 伝送形式: BASE = ベースバンド方式
- ケーブルの種類: T = ツイストペアケーブル
イーサネット規格名の一覧
イーサネット規格名の一覧を以下に記載します。
規格名 | 通信速度 | 主な使用ケーブル | 距離 | |
---|---|---|---|---|
1BASE5(旧規格名) | 1Mbps | UTP(2対) | 250m | |
10BASE2(旧規格名) | 10Mbps | 50Ω同軸 (5mm) | 185m | |
10BASE5(旧規格名) | 50Ω同軸 (12mm) | 500m | ||
10BASE-T | UTP (カテゴリ CAT3) | 100m | ||
10BROAD36(旧規格名) | 75Ω同軸 | 3600m | ||
10BASE-F | 10BASE-FB | 光マルチモード | 2000m | |
10BASE-FP | 光マルチモード | 1000m | ||
10BASE-FL | 光マルチモード | 2000m | ||
100BASE-T | 100BASE-TX | 100Mbps | UTP (カテゴリ CAT5) | 100m |
100BASE-T4 | UTP(4対 カテゴリ CAT3) | 100m | ||
100BASE-T2 | UTP(2対 カテゴリ CAT3) | 100m | ||
100BASE-F | 100BASE-FX | 光マルチモード/シングルモード | 2000m/20km | |
1000BASE-T | 1000BASE-T | 1000Mbps | UTP(4対 カテゴリ CAT5e) | 100m |
1000BASE-TX | UTP(4対 カテゴリ CAT6) | 100m | ||
1000BASE-X | 1000BASE-SX | 光マルチモード | 550m | |
1000BASE-LX | 光マルチモード/シングルモード | 550m/5000m | ||
1000BASE-CX | 同軸ケーブル(2芯並行) | 25m | ||
2.5GBASE-T | 2.5Gbps | UTP(4対 カテゴリ CAT5e) | 100m | |
5GBASE-T | 5Gbps | UTP(4対 カテゴリ CAT6) | 100m | |
10GBASE-T | 10Gbps | UTP(4対 カテゴリ CAT6/CAT6a) | 55m/100m | |
10GBASE-R | 10GBASE-SR | 光マルチモード | 300m | |
10GBASE-LR | 光シングルモード | 10km | ||
10GBASE-ER | 光シングルモード | 40km | ||
10GBASE-ZR | 光シングルモード | 40km以上 | ||
10GBASE-W | 10GBASE-SW | 光マルチモード | 300m | |
10GBASE-LW | 光シングルモード | 10km | ||
10GBASE-EW | 光シングルモード | 40km | ||
10GBASE-X | 10GBASE-LX4 | 光シングルモード | 10km | |
10GBASE-CX | 4対2芯銅線 (CX4) 同軸 | 15m | ||
25GBASE-T | 25Gbps | STP(4対 カテゴリ CAT7) | 30m | |
40GBASE-T | 40Gbps | STP(4対 カテゴリ CAT7) | 30m |
LAN ケーブルのカテゴリ
LAN ケーブルで利用するツイストペアケーブルは、イーサネット規格名とは別に、カテゴリと呼ばれる規格でも分類されます。
LAN ケーブル(ツイストペアケーブル)のカテゴリは以下のとおりです。
カテゴリ | 伝送速度 | 伝送周波数帯域 | ノイズシールド | 使用可能距離 |
---|---|---|---|---|
CAT1 | 20kbps | - | UTP | - |
CAT2 | 4Mbps | 1MHz | UTP | - |
CAT3 | 10Mbps | 16MHz | UTP | 100m |
CAT4 | 16Mbps | 20MHz | UTP | 100m |
CAT5 | 100Mbps | 100MHz | UTP | 100m |
CAT5e | 1Gbps | 100MHz | UTP | 100m |
CAT6 | 1Gbps or 10Gbps | 250MHz | UTP | 55m or 100m |
CAT6a | 10Gbps | 500MHz | UTP/STP | 100m |
CAT7 | 10Gbps | 600MHz | STP | 50m |
CAT7a | 40Gbps or 100Gbps | 1000MHz | STP | 15m |
CAT8 | 40Gbps | 2000MHz | STP | 30m |
なお、LAN ケーブルのカテゴリに対応するイーサネット規格名は以下のとおりとなります。
LAN ケーブルのカテゴリ | イーサネット規格名 | ケーブル |
---|---|---|
CAT3 | 10BASE-T | UTP |
CAT5 | 100BASE-TX | UTP |
CAT5e | 100BASE-TX、1000BASE-T | UTP |
CAT6 | 1000BASE-TX、5GBASE-T | UTP |
CAT6a | 10GBASE-T | UTP/STP |
CAT7 | 10GBASE-T, 25GBASE-T | STP |
UTP ケーブルの種類
UTP ケーブルには次の二種類が存在します。
- ストレートケーブル
- クロスケーブル

UTP ケーブルが2種類存在する理由を知るためには、以下の NIC について知る必要があります。
NIC(Network Interface Controller)
NIC とは、ケーブルを接続するための差込口(LAN ポート)を用意するための拡張カードです。

現在のノートパソコンには、最初からマザーボードに差込口(LAN ポート)があるので、NIC で LAN ポートを用意する必要が少ないです。

ノートパソコンに内蔵された LAN ポートの例

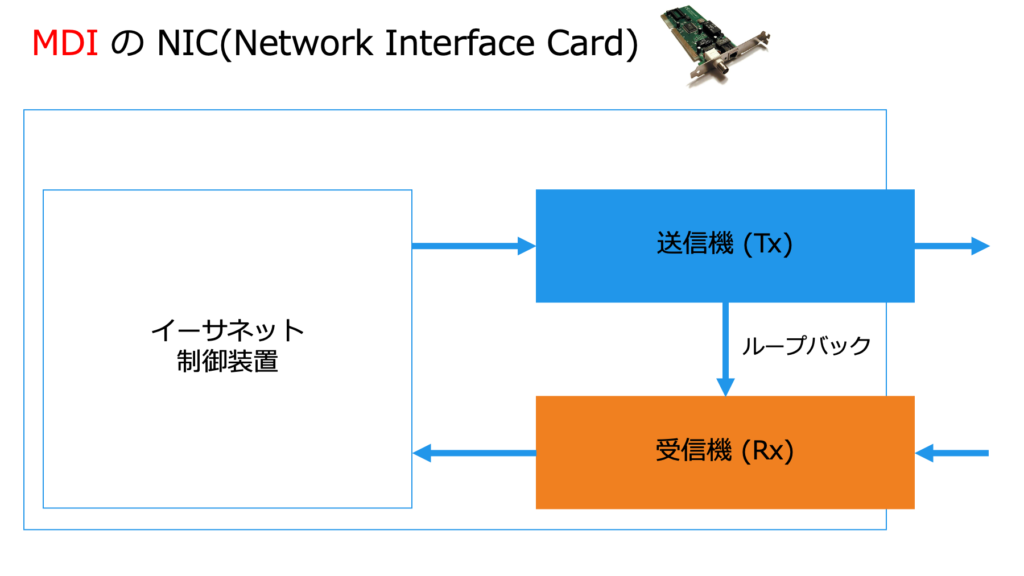

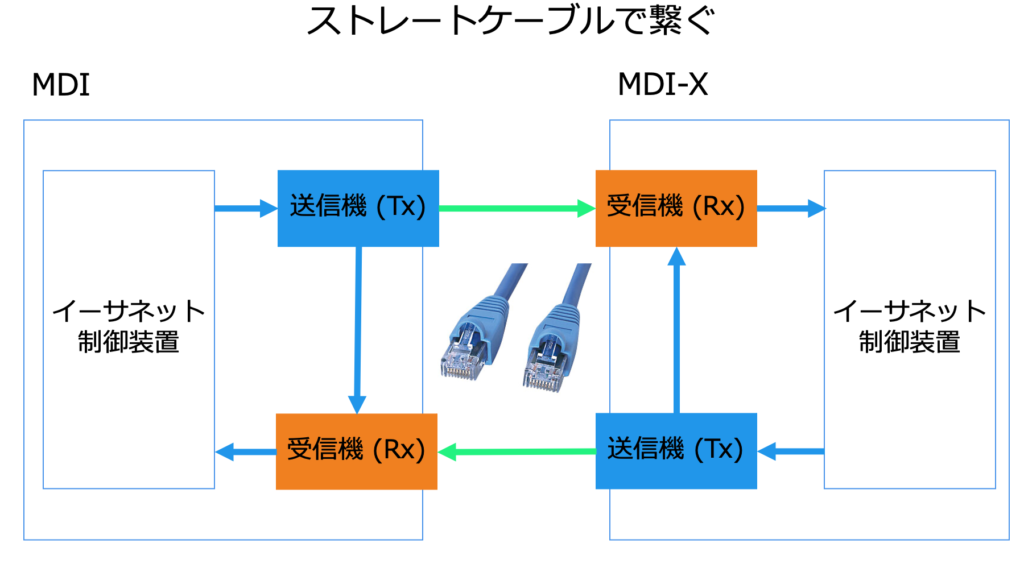

NIC の中身は以下のとおり送信機と受信機が分かれています。

右側の LANポートから UTP ケーブルを接続

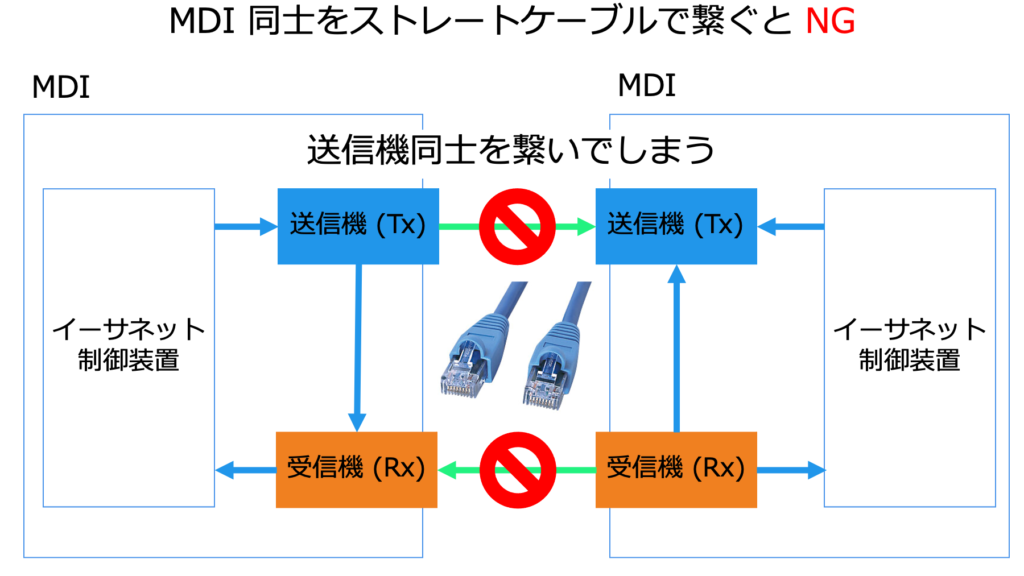

NIC と NIC をストレートケーブルで接続すると送信機(Tx)で送信したデータが送信機(Tx)に届いてしまうため、データが受信できません。

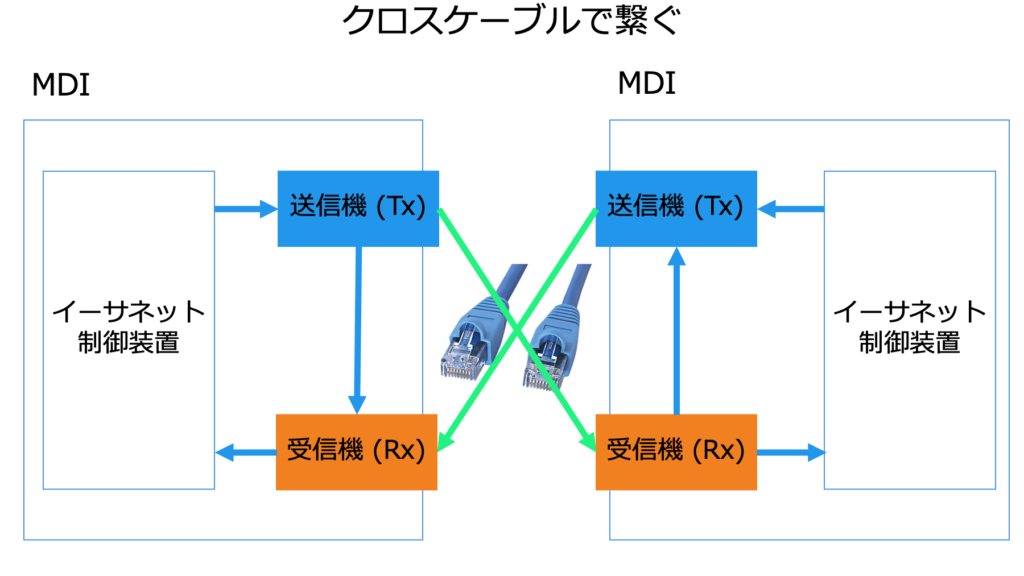

そこでクロスケーブルを利用して、送信機(Tx)と受信機(Rx)を接続します。

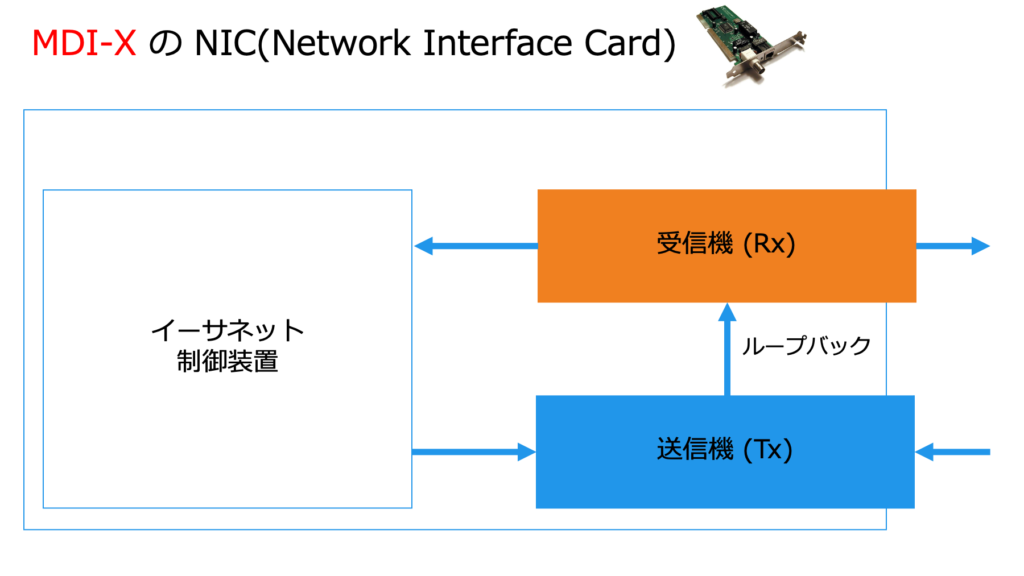

スイッチやハブは送信機(Tx)と受信機(Rx)の位置が逆になっています。そのため、NIC とスイッチやハブはストレートケーブルで接続できます。

なお、送信機(Tx)と受信機(Rx)が分かれている理由は以下のコリジョンを回避するためです。
コリジョン(衝突)
コリジョンとは、信号同士が衝突することです。
コリジョンが発生すると信号の形が変化して、正しいデータが送信できません。

- 同軸ケーブル
- 2つのコンピュータが同時に信号を受信しながら送信できません
- ツイストペアケーブルの場合
- 2つのコンピュータが同時に信号を受信しながら送信できます
- 送信と受信のピンが分かれているため、コリジョンが発生しません
コリジョンドメイン(衝突ドメイン)
コリジョンドメインは、コリジョンが発生する可能性のある範囲のことです。
以下の例ではコリジョンドメイン1のコンピュータが信号を送信した場合、コリジョンドメイン2とはコリジョンが発生しません。

ネットワーク機器(Layer1)
イーサネットの物理層で利用するネットワーク機器は以下の2つです。
- リピータ
- ハブ
リピータ
リピータは以下の機能を持ちます。
・電気信号を「増幅」してケーブルの規格の使用可能距離を伸ばす
・電気信号を「整形」してノイズで崩れた電気信号を元に戻す

後述するハブにリピータの機能が組み込まれてます。
ハブ(別名:リピータハブ、マルチポートリピータ)
ハブはポート(ケーブルの差し込み口)が複数ある機器です。
ハブはリピータの機能に加え、すべての機器に信号を一斉に送信できます。

また、以下のようにハブとハブを繋ぐこと(=カスケード接続)もできます。

なお、カスケード接続は10BASE-Tなら4段、100BASE-Tなら2段までの制約があります。
ネットワーク用語(Layer1)
物理トポロジー
物理トポロジーとは、機器とケーブルの配置のことです。
物理トポロジーは次の5つの種類があります。
イーサネットで利用可能なトポロジーは「バス型トポロジー」と「スター型トポロジー」です。
バス型トポロジー

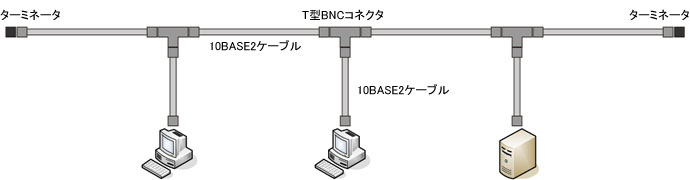

バス型トポロジーは、同軸ケーブルを利用するトポロジーです。前述したとおり、現在 LAN ケーブルにはツイストペアケーブルを利用するためオワコントポロジーです。
スター型トポロジー

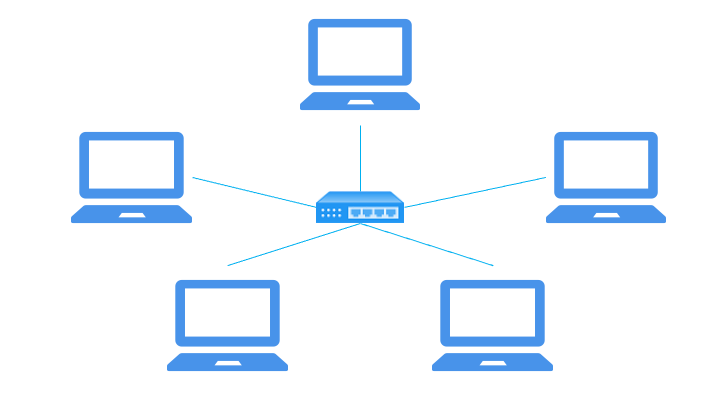

スター型トポロジーは、集線装置(ハブや L2 スイッチ)に複数のノード(コンピュータや L2 スイッチ等)を繋げた現在主流のトポロジーです。
その他のトポロジー
各トポロジーの説明は以下の記事が参考になります。
ファストイーサネット
ファストイーサネットは 100Mbps の通信に対応した規格のことです。
ファストイーサネットの特徴は以下のとおりです。
ギガビットイーサネット
ファストイーサネットは 1Gbps の通信に対応した規格のことです。
家庭で最も普及している1000Base-T の UTP(CAT5e) を使うイーサネットです。
その他のレイヤについて
OSI 参照モデルの1層目の物理層に関する説明は以上となります。
他のレイヤについては以下をご覧ください。
