【入門】OSI 参照モデル、TCP/IP とは

OSI 参照モデルOSI 参照モデルとは、通信に必要な機能を7つの階層に分割した以下のモデルです。
階層名機能イメージ画像
L7アプリケーション層アプリケーションごとの機能
L6プレゼンテーション層データ形式の変換
L5セッション層接続の開始・維持・終了を管理
※処理自体は4層で実施
L4トランスポート層接続の開始・終了処理を行う
信頼性を確保(エラー訂正、再送)
L3ネットワーク層通信経路を選択する
L2データリンク層直接繋がったコンピュータの通信
L1物理層・ケーブルの形状
・信号⇔ビット列の変換
L = Layer
接続 = TCP コネクションの意味で使用。通信経路が変わっても、両端に到達可能な場合はコネクションが維持される
接続の開始・維持・終了 = セッションの意味で使用。複数のコネクションが含まれる場合もある

OSI 参照モデルは、異なるベンダーの機器と通信が行うために策定されました。

例えば、「エレコムのケーブル(1〜2層)と NEC のルーター(3層)は異なるベンダーなので、繋がりません!!」というのは不便すぎます。

そこで、国際標準として、満たすべき機能を階層分けにした、OSI 参照モデルが作成されました。

スポンサーリンク

プロトコル

プロトコル

プロトコルとは、通信する際のルールです。

OSI 参照モデルはあくまでモデルのため、実際には具体的なプロトコルが必要です。

プロトコルは、OSI 参照モデルの各階層の機能を満たすために、様々な種類が存在します。

階層名機能イメージ画像
L7アプリケーション層アプリケーションごとの機能
L6プレゼンテーション層データ形式の変換
L5セッション層接続の開始・維持・終了を管理
※処理自体は4層で実施
L4トランスポート層接続の開始・終了処理を行う
信頼性を確保(エラー訂正、再送)
L3ネットワーク層通信経路を選択する
L2データリンク層直接繋がったコンピュータの通信
L1物理層・ケーブルの形状
・信号⇔ビット列の変換
L = Layer
接続 = TCP コネクションの意味で使用。通信経路が変わっても、両端に到達可能な場合はコネクションが維持される
接続の開始・維持・終了 = セッションの意味で使用。複数のコネクションが含まれる場合もある

なお、通信に必要な複数のプロトコルをまとめたものをプロトコルスイートと言います。

代表的なプロトコルスイート

以下のように、OSI 以外にも様々なプロトコルスイートが存在します。

プロトコルスイート説明
OSIほぼ使ってない。OSI 参照モデルと元にプロトコルを作成
TCP/IP現在1強。デファクトスタンダード
Apple TalkApple 製品で使われていた (過去の話)

OSI プロトコルスイートは複雑すぎて、実装が非常に困難でした。

一方で、TCP/IP はプロトコルの仕様よりも実装できることを重視しています。そのため、現在の通信で最もよく利用されているプロトコルスイートは TCP/IP です。

TCP/IP とは

TCP/IPTCP/IP とは、通信機能を4階層に分けたプロトコルスイートです。

TCP/IP プロトコルスイートの4階層は以下のとおりです。

TCP/IP 階層名役割プロトコル
アプリケーション層アプリケーションごとに異なるHTTP, DNS, DHCP, SMTP
POP, NTP, SSH, SSL/TLS
トランスポート層アプリケーションの識別
信頼性の確保
TCP, UDP
インターネット層ネットワーク間の通信IP, ICMP, IPSec
ネットワーク
インターフェイス層
直接接続したコンピュータの通信
ケーブルや無線 LAN
イーサネット (IEEE 802.3)
ARP, PPP, PPPoE, IPoE

OSI 参照モデルの立ち位置

実際に使われているプロトコルスイートが TCP/IP なら、OSI 参照モデルは不要か?

と言われればそうではありません。

OSI 参照モデルは通信に必要な機能をまとめているため、ネットワークを体系的に学習できます。

カプセル化 (カプセリング)

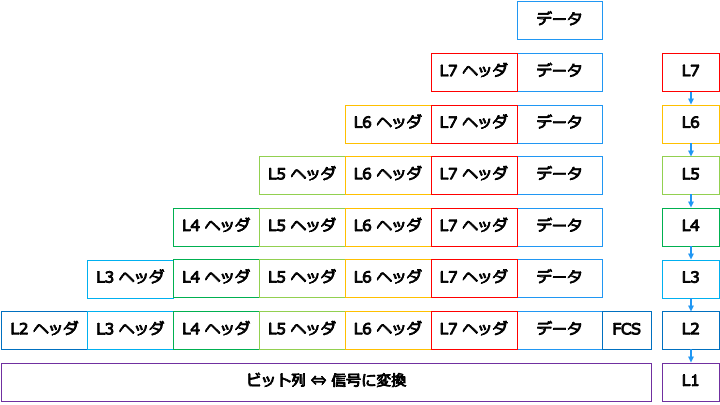

カプセル化 (カプセリング)カプセル化とは、上位層のプロトコルのヘッダをデータとして扱うことです。

プロトコルはデータ送信時に、必要な情報をヘッダとして付与し、下位層のプロトコルに渡します

この時、上位層のヘッダはデータの一部 (ビット列) として扱います。
(階層ごとに役割を決めてるので、上位層が責任を持つヘッダを下位層が解読しなくていい)

カプセルに「データ」と「上位層のヘッダ」を詰め込むイメージ。下位層はカプセルの中身を知る必要がない
例:L6 では、データ = (L7 ヘッダ + データ)
L5 では、データ = (L7 ヘッダ + L6 ヘッダ + データ)
FCS = データの破損チェック

逆に、データ受信時にヘッダを1つずつ取っていくことを「非カプセル化」と言います。

PDU (プロトコルデータユニット)

「ヘッダ + ペイロード (通信したいデータの中身)」を PDU と呼びます。

PDU は階層によって、以下のように呼び方が変わります。

階層名PDU(プロトコルデータユニット)
トランスポート層セグメント/データグラム
ネットワーク層パケット
データリンク層フレーム
物理層ビット(より一般的にはシンボル)
