【Linux 入門】traceroute コマンドで経路の確認方法

traceroute

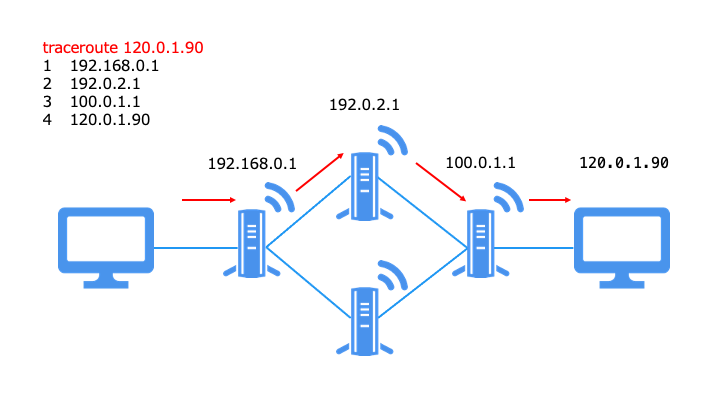

traceroute とは、通信先までのネットワーク経路を表示するコマンドです。

traceroute to google.com (142.250.207.46), 64 hops max, 52 byte packets
 1  192.168.0.1 (192.168.0.1)  4.713 ms  1.518 ms  1.295 ms
 2  192.0.2.1 (192.0.2.1)  3.625 ms
      203.0.113.1 (203.0.113.1)  5.793 ms  8.830 ms
 3  * * *
 4  example.net (142.250.207.46)  5.443 ms  5.027 ms  4.705 ms

本記事では、traceroute のオプションの使い方や見方を解説します。

ネットワークのコマンド
curl (サーバアクセス)	dig (名前解決)	ssh (遠隔操作)	rsync (遠隔コピー)
ping (疎通確認)	traceroute (経路確認)	ip (NIC,routing 確認)	ss (ソケット確認)

traceroute の使い方

traceroute to google.com (142.250.207.46), 64 hops max, 52 byte packets
 1  192.168.0.1 (192.168.0.1)  4.713 ms  1.518 ms  1.295 ms
 2  192.0.2.1 (192.0.2.1)  3.625 ms
      203.0.113.1 (203.0.113.1)  5.793 ms  8.830 ms
 3  * * *
 4  example.net (142.250.207.46)  5.443 ms  5.027 ms  4.705 ms

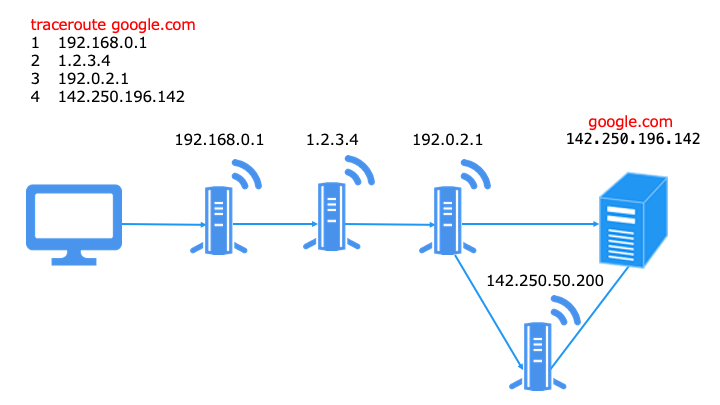

次のようにルーティングされていることがわかります。

traceroute の見方

traceroute で表示される内容について説明します。

時間が３つ表示される

以下のように応答時間を３回表示する理由は、デフォルトではパケットを３回送信するためです。

1 192.168.0.1 (192.168.0.1) 4.713 ms 1.518 ms 1.295 ms

なお、異なる経路を通過した場合は、経由した経路を全て表示します。

2  192.0.2.1 (192.0.2.1)  3.625 ms
    203.0.113.1 (203.0.113.1)  5.793 ms  8.830 ms

アスタリスク (*) について

* は応答がなかったことを意味します。(次のルーターにルーティングは行う)

もし、次のルーターが応答した場合は、次のパスから表示されます。

 3  * * *
 4  example.net (142.250.207.46)  5.443 ms  5.027 ms  4.705 ms

よくある原因として、ポートが空いてないことが考えられます。

なお、Linux のデフォルトでは UDP 33434 - 33534 ポートを使用します。

by default, a sequence of User Datagram Protocol (UDP) packets, with destination port numbers ranging from 33434 to 33534;

https://en.wikipedia.org/wiki/Traceroute

traceroute のオプション

ここからは、オプションについて説明します。

UDP でポートを指定 -U

TCP でポートを指定 -T

ICMP -I

traceroute の仕組み

traceroute は、IP ヘッダにある TTL フィールドを利用します。

TTL はルーターを１つ通過するごとに減り、０になるとルーティングを終了します。

traceroute は、TTL を１から始めて、１つずつ増やしていくことで経路を表示します。

指定したドメイン名 (IP アドレス) に到達すると、traceroute は終了します。
